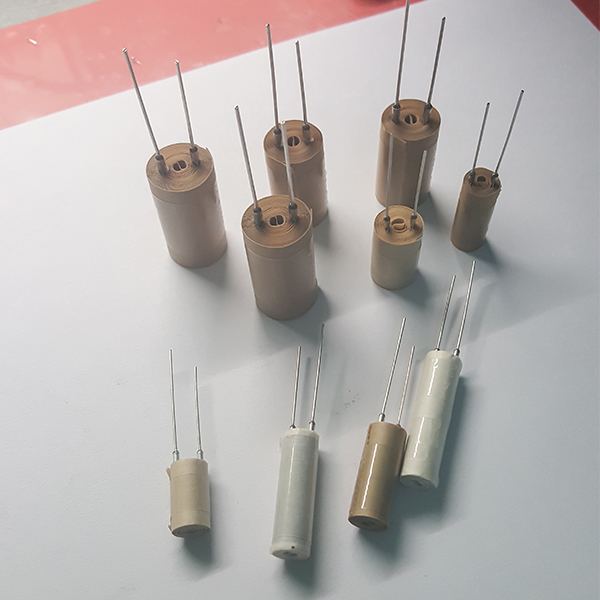

生產出的產品
設備簡介

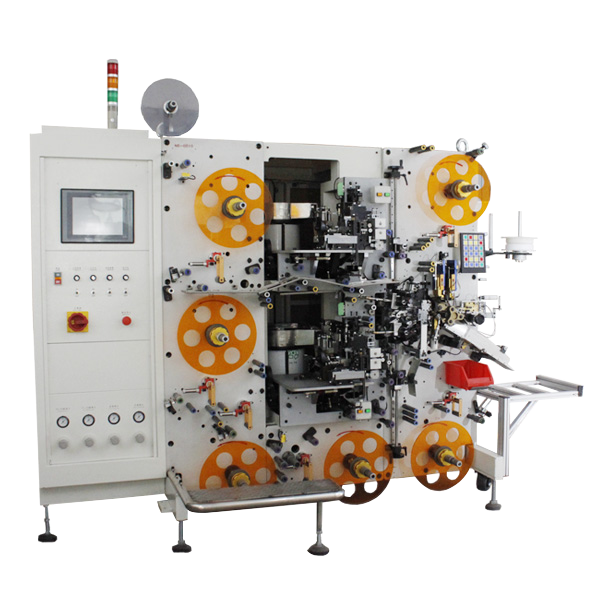

1.本機是以生產1對導針端子的大型卷繞機器，動作時會自動鉚釘.卷繞.貼膠帶.排料?？刹捎脙蓪蛹埢蛩膶蛹埦砝@的方式。
2.本機電器控制部分采用西門子PLC控制，所有伺服馬達采用臺達最高階A2系列，氣動元件采用SMC系列，收放料采用張力控制系統，使本設備的稼動更加穩(wěn)定。
3.本機的參數都在人機上設定，簡單快捷，包含卷針角度，放料馬達正反轉，送箔行程等等。

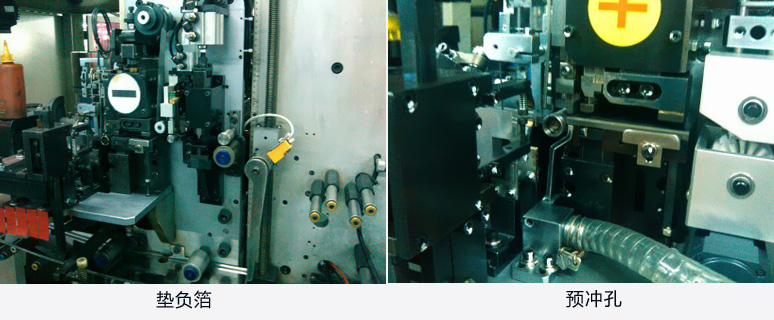

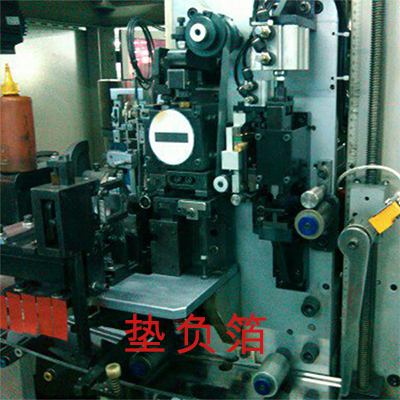

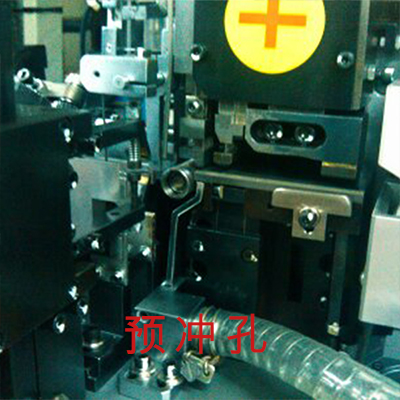

4.本機出機標準功能和配件：墊紙，各易損件計數，馬達正反轉，預沖孔，等功能。
5.本機機械結構較傳統機也有改良，鋁箔進料.折度等，消除了傳統機的部分弊端。
設備運轉條件
1. 電源：3相220V， 50/60Hz。
2. 空氣壓力：5.5kg/cm2。
3. 材料規(guī)格：
|
材料 |
寬度 |
厚度μM |
材料最大外徑 |
材料最大內徑 |
材料最大重量 |
備注 |
|
正箔 |
13?40 |
40?120 |
360 |
40 |
12KG |
材料內經不同時，請?zhí)岢鼍唧w尺寸. |
|
負箔 |
13?40 |
15?90 |
360 |
40 |
13KG |
|
|
電解紙 |
15?44 |
15?90 |
360 |
38 |
5KG |
|
|
膠帶 |
6?15 |
50?100 |
300 |
152 |
5KG |
最高180MM |
機器尺寸.顏色
|
尺寸(CM) |
(W)180*(D)245*(H)195 |
|
|
重量(KG) |
N .W |
1800 |
|
G .W |
1900 |
|
|
塗裝色 |
標準色（電腦白） |
|
產品規(guī)格及速度（根據材料的物性和厚度不同，速度可能達±50％）
|
鋁箔長度 |
700m/m-1000m/m |
1000m/m-1500m/m |
1500m/m-2000m/m |
|
產能(秒/只) |
3.0-3.7s |
3.7-4.5s |
4.5-5.5s |
此速度為不開預沖孔功能，開沖孔功能速度慢約1.2秒

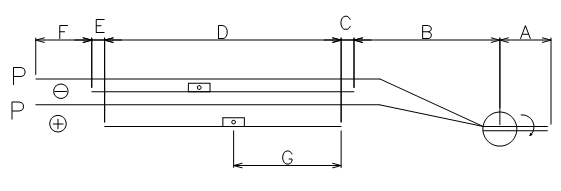

卷繞方式.方向
A=30mm B=24mm C=1.5?3mm D=300~3000mm
E=1.5mm F≧0.1secs
