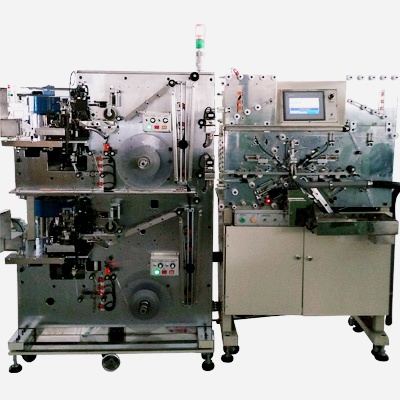

設備細節圖 equipment detail drawing

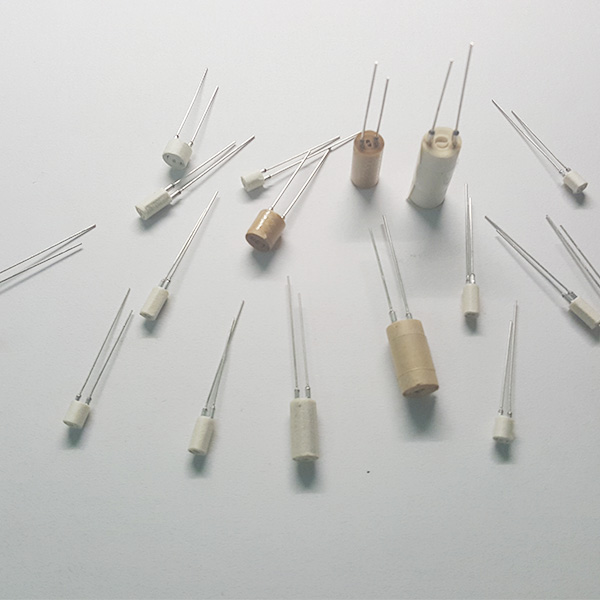

生產出的產品Produced product
規格 specification
尺寸：長2050mm*寬800mm*高1590mm
重量：SP.N.W.1215 G.W.1395
電源：電源220V±5﹪ 單相50/60HZ 氣壓4KG/CM以上。
涂裝色：電腦白
適用規格 applicable specification
|
卷針規格 |
Φ1.6-Φ3.5 |
|
釘機釘針 |
Φ0.5、Φ0.6、Φ0.8、Φ1.0 |
|
模板孔距 |
0.92、1.2、1.5、2.0 |
|
方孔孔尺寸大小 |
0.7*0.7、0.85*0.85、1.1*1.1、1.6*1.6 |
|
產品規格 |
Φ5-Φ18 |
|
鋁箔寬度 |
5-26mm |
|
電解紙寬度 |
7-29mm |
產品規格與速度 product specification and speed
|
產品規格 |
Φ5 |
Φ5-Φ6 |
Φ8-Φ10 |
Φ12-Φ16 |
|
速 度（個/分） |
100-120 |
70-95 |
45-65 |
18-40 |
使用之材料規格 material specification of use
|
材料外徑 |
正負箔∮255MM 電解紙∮330MM 膠帶∮240MM （膠帶為螺旋式，寬度為8～15MM） |
|
材料內徑 |
正負箔∮40MM 電解紙∮40MM 膠帶∮150MM. |
設備加裝功能（可選） equipment installation function (optional)

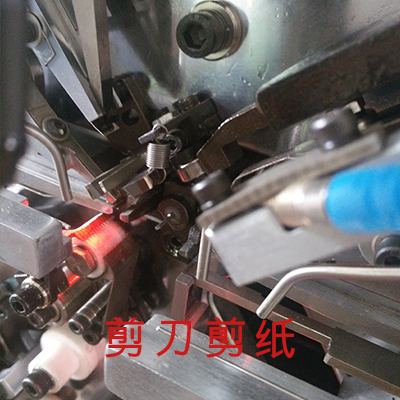

1.設備有剪刀剪紙結構，可選機械或氣動動力，該裝置對生產柔軟或韌性比較高
的電解紙有比較好的效果，不會產生紙屑。（結構專利號：201420337092.8）
2.本機帶有鋁箔和電解紙正反轉功能，可根據材料的特性來選擇馬達正轉還是反轉。
3.設備新增功能有釘接機使用伺服馬達（該功能對預沖孔、超電等機臺有明顯效
果，減少維修幾率）。

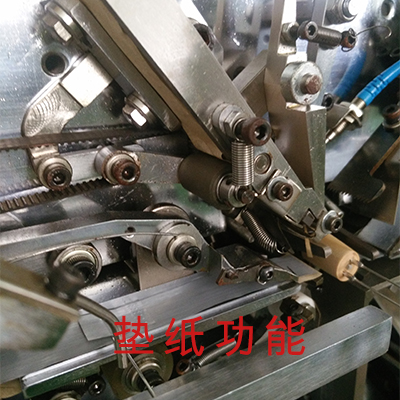

4. 墊紙功能：卷繞時將一段電解紙墊于素子導針部位，增加紙的抗擊穿能力，
減少產品短路。

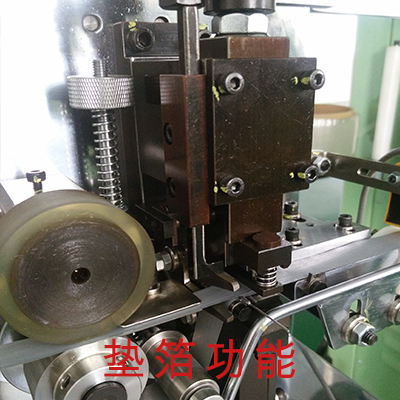

5.墊箔功能：將負極箔焊接在負極箔導針鉚接處，蓋住導針A部，增加產品壽命。

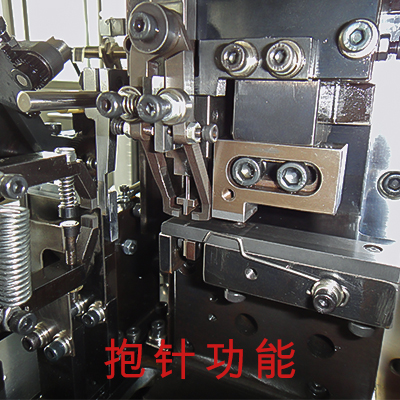

6.抱針功能：導針在釘接前，將導針扶正，防止導針釘偏釘斜。
7.吸塵功能：釘機磨具處邊吹邊吸，卷繞機卷心位置邊吹邊吸，另外還有八處位
置吸塵。
8.四層紙功能：設備可生產一層紙、兩層紙、三層紙、四層紙。

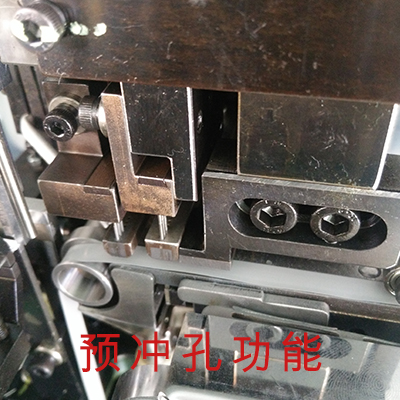

9.預沖孔功能：正箔先沖孔再鉚接導針，保證開花點完整規則，接觸阻抗良好，
降低短路幾率。
10.弧形模功能：弧形?？蛇m當縮小素子外徑，減少產品短路幾率。
11.設備重要參數在人機界面有密碼保護，釘針、模板、剪刀動作次數（要求使
用壽命）可設定
設備主要元器件生產廠家 equipment main components manufacture
1. PLC（德國西門子）2. 伺服／驅動器（法國施耐德、臺灣東元）3. 光纖放大器（基恩士）4. 凸輪（臺灣）5.氣缸／電磁閥（亞德客）6.軸承（IKO）7.減速機（臺灣工機）
