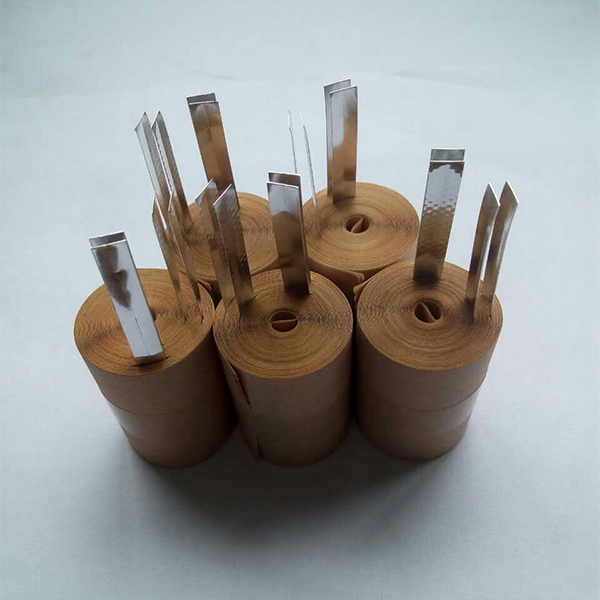

生產出的產品
設備簡介

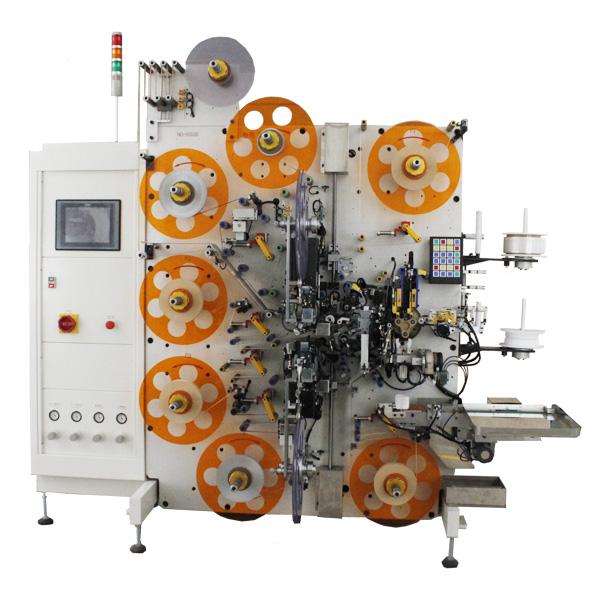

1.本機是以生產1對.2對和3對耳片（Tab）之素子的大型卷繞機器，動作時會自動鉚釘.卷繞.貼膠帶.自動排料?？刹捎脙蓪蛹埢蛩膶蛹埦砝@的方式。
2.本機電器控制部分采用西門子PLC控制，所有伺服馬達采用臺達最高階A2系列，氣動元件采用SMC系列，使本設備的稼動更加穩定。
3.本機的參數都在人機上設定，簡單快捷，包含卷針角度，放料馬達正反轉，送箔行程等等。且生產之后的資料可以儲存和調用。
4.本機焊接部分采用油壓焊接，使導片與鋁箔之間的焊接更加穩定。

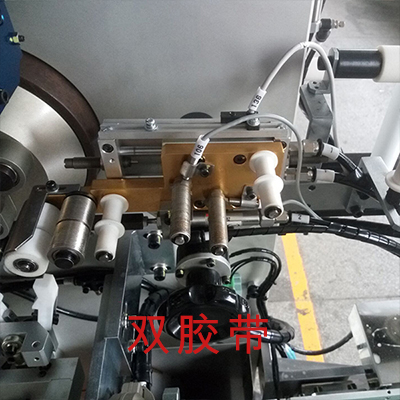

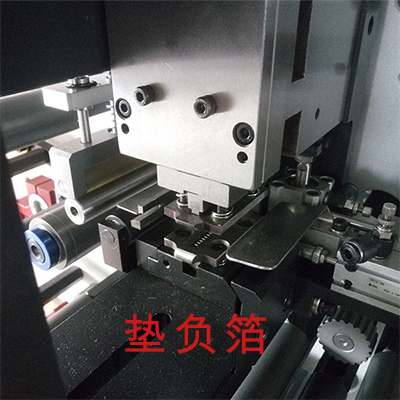

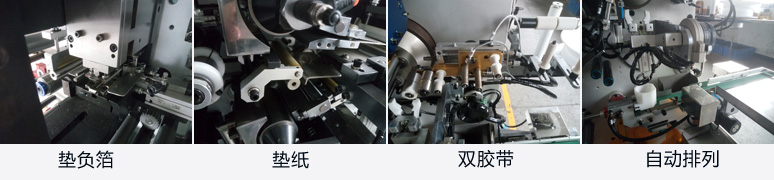

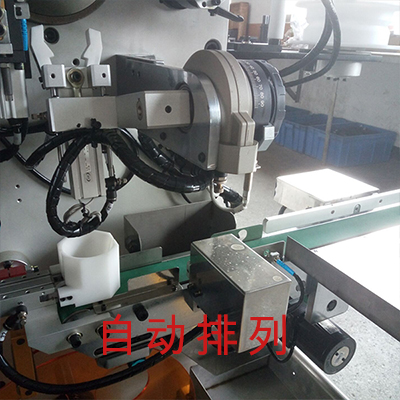

5.本機出機標準功能和配件：墊紙，墊箔，雙膠帶，各易損件計數，先卷紙，先卷負箔，尾卷負箔，馬達正反轉，以及自動排列功能。卷繞針為?5，齒形為條形。
6.本機機械結構較傳統機也有改良，耳片焊接.耳片送料.鋁箔送料.鋁箔進料.折度等，消除了傳統機的弊端。
設備運轉條件
1. 電源：3相220V， 50/60Hz。
2. 空氣壓力：5.5kg/cm2。
3. 材料規格：
|
材料 |
寬度 |
厚度μM |
材料最大外徑 |
材料最大內徑 |
材料最大重量 |
|
正箔 |
20?60 |
40?120 |
400 |
40 |
12KG |
|
負箔 |
20?60 |
15?90 |
400 |
40 |
13KG |
|
電解紙 |
24?64 |
10?90 |
400 |
38 |
5KG |
|
膠帶 |
6?15 |
50?100 |
280 |
152 |
5KG |
備注：材料內經不同時，請?zhí)岢鼍唧w尺寸.膠帶最高180MM。
機器尺寸.顏色
|
尺寸(CM) |
(W)180*(D)245*(H)195 |
|
重量(KG) N .W |
1650 |
|
重量(KG) G .W |
1800 |
|
塗裝色 |
標準色（電腦白） |
|
鋁箔長度 |
700m/m-1000m/m |
1000m/m-1500m/m |
1500m/m-2000m/m |
|
產能(秒/只) |
3.5-3.7s |
3.5-4.5s |
4.5-5.5s（雙耳片慢2~3秒） |
本速度為參考值，根據材料的物性和厚度不同，速度可能達±50％。

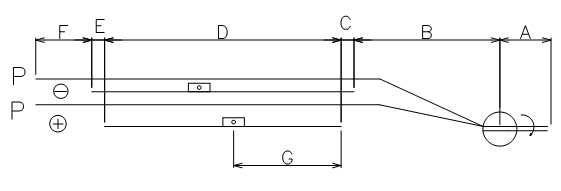

卷繞方式.方向
A=30mm B=24mm C=1.5?3mm D=500~3500mm
E=1.5mm F≧0.1secs G≧600MM
