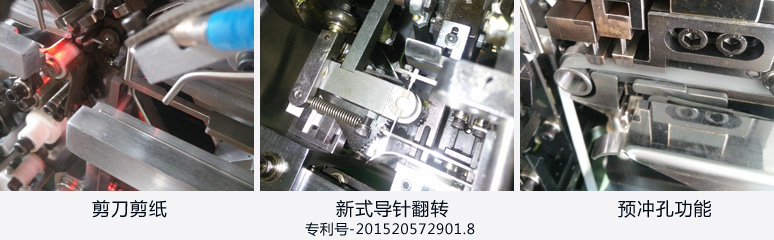

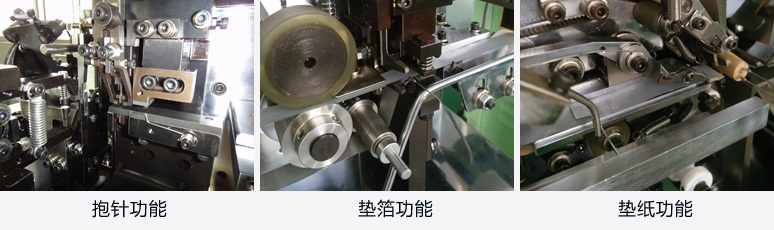

功能&配件
產品詳情

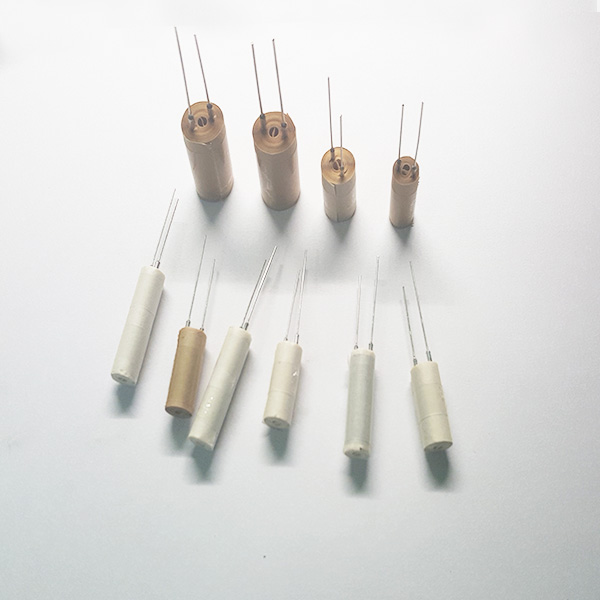

生產出的產品
一、概要

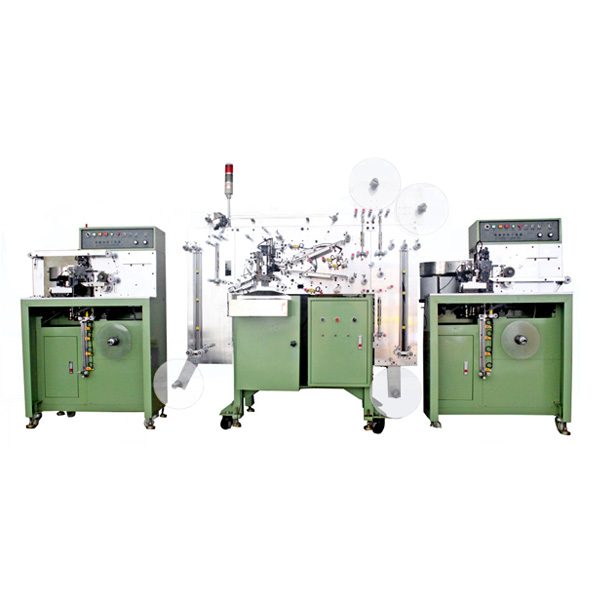

釘接卷繞三機一體，性能可靠，可提升空間使用率。無傳統鋁接頭及混料問題，降低人力及材料成本。卷繞出產品（素子），高度，直徑大小可設定。
二、工藝要求及工藝參數.
1.使用規格
|
BODEL APPLICATION |
HLX-800（適用￠13-￠22） |
|
鋁箔寬度 |
15-40mm |
|
釘針針數 |
2 - 8 |
|
釘針距離 |
2.5 |
|
電解紙寬度 |
18 – 45 |
|
卷針直徑 |
￠3.5 ￠4.0 |
|
完成方式 |
剪刀，膠帶，吸塵 |
|
產品規格 |
￠13 X 25L |
￠16 X 26L |
￠18 X 30L |
￠22 X 36L |
|
速度（個/分） |
19 ~ 23 |
14 ~ 19 |
12 ~ 15 |
8 ~ 12 |
三、操作要求：
（1）可通過更換規格件，適用不同規格產品。
（2）操作調整及維護簡便安全。換型方便快捷。
（3）本機采用名牌PLC可編程式電路控制，其釘接，卷繞長度，
速度用文本顯示器設定，故障顯示直接，設定操作方便。

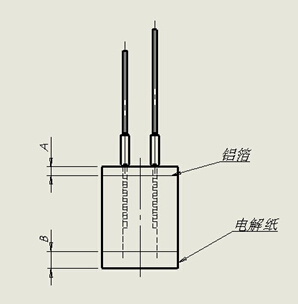

4.產品要求
（1）釘接部份
②A部距離尺寸跟據廠家要求
（2）繞卷部份
① 電解紙重疊
② 正負箔重疊
③B= 2Ａ?。◤S家要求）
④ 兩導針中心距跟據廠家要求
四、設備要求：
1，釘接卷繞三機一體，性能可靠，節約人力并有效降低材料損耗機減少混料。
2.機械傳動機構，采用雙伺服馬達系統，主傳動軸及卷軸采用伺服定位裝置，
確保品質穩定，針距及導針對立極佳，速度快，產能高。
3.本機采用名牌PLC可編程式設計電路控制，其釘接，卷繞長度，速度用文本顯示器設定。
故障顯示直接，設定操作方便。
4.本機之各模具皆采用高精密研磨處理，零部件具有精密度高，硬度達標，抗磨性強，
外形美觀等特點
